新能源鋰電池潔凈廠房車間建設技術要求和設計布局

　　近年來，隨著新能源電動汽車行業興起，帶動著動力電池生產企業的迅速發展，同時也帶動著對鋰電池潔凈廠房車間建設需求。較多企業新涉足此行業，對潔凈廠房車間建設停留在依葫蘆畫瓢的階段，或怕出問題一味的提高車間建設要求，最終導致施工過程經常出現邊建邊拆邊改的情況，造成投資的浪費。

　　一、潔凈廠房車間結構

　　潔凈廠房分自建廠房和租賃廠房，因鋰電潔凈廠房整體建筑面積大，比較難找到合適廠房租賃，大多數企業選擇自建廠房。

　　混凝土框架結構土建施工周期長，投資預算高，使用周期長，適合做長遠發展的大中型企業;潔凈廠房不宜建多層，且均需充分考慮地基承重、樓面沉重、設備房大小、廠房消防等級等。設備房及輔助用房建議統一設置在某一側或某個集中區域。

　　●荷載按照800KG/M2。

　　●層高按照6.6M~7.2M~8M

　　●柱網按照9M~12M

　　二、潔凈車間消防

　　由于鋰材料的特殊化學性，又需滿足消防驗收要求，在節約投資的情況下也也需要充分考慮到危險的防范，此部分需特別注意。

　　一般廠房為丙類廠房，消防涵蓋排煙、噴淋、報警、應急照明等。注液區、電解液存放區、高溫房等危險性較高區域，需單獨隔離防火分區，各類設備考慮防爆及耐腐蝕要求等。

　　注意一定要設計為丙類廠房，否則消防有可能驗收不過。

　　●化成間、分容間、二次高溫靜置房設計消防卷盤，用于非消防人員在火災初期有效撲救;卷盤長度25M。

　　●一次高溫靜置間：其實就是類似個老化房，環境45±3℃，各專業需要考慮相關的材料及設備選型。

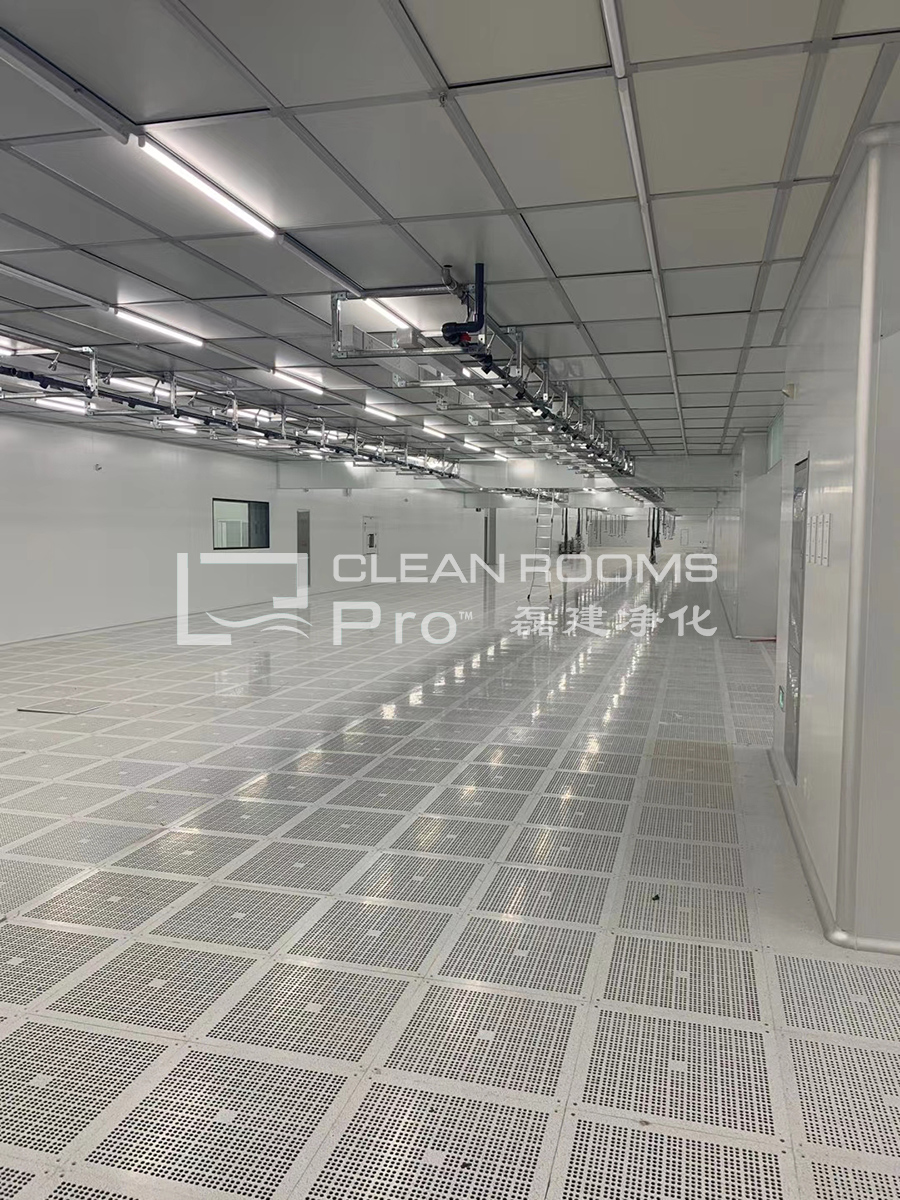

　　三、潔凈車間內裝

　　隔墻布局需綜合消防逃生、人流物流通道、生產設備的擺放等多方面因素。生產設備由于生產材料的不同(如三元鋰、磷酸鐵鋰等)及設備自動化程度或廠家的不同，尺寸規格有較大出入。

　　建設單位需在確定產品、生產設備后再結合考慮整體布局，有出入再做調整。由于存在高溫和低濕度環境的特殊性，隔墻、天花、門窗的選擇都需要注意。

　　高溫房一般為單獨隔離分區，圍護采用巖棉板材質，門體采用防火門。

　　低濕度區域圍護采用隔墻巖棉板，天花玻鎂巖棉板，門體采用成型密閉門，玻璃采用雙層真空玻璃窗。

　　地面：3MM 環氧自流平+高耐磨聚氨酯罩面+啞光，配料車間(正負極攪拌間)、涂布機頭、涂布機尾區、清洗間、電解液存放間地面采用厚度2mm的304不銹鋼板材焊接，清洗墻面沿地面上翻1200mm;

　　車間墻面采用50型手工玻鎂雙面巖棉凈化板，鋼板厚度0.472mm;

　　輥壓機重量35噸，設備基礎采用雙層雙向鋼筋結構。

　　四、潔凈車間空調

　　鋰電潔凈廠房車間一般廠區面積大，制冷總負荷大，需綜合計算全區域的總冷負荷，確定制冷主機冷量及安裝位置，考慮節能的需求，制冷主機盡量集中在冷凍站，并充分考慮后期擴建連通預留管路閥門，再通過冷凍水管分區輸送冷源。

　　鋰電池制造過程極為嚴苛，需要非常干燥的環境，通常要求環境空氣露點溫度達到-40℃以下。鋰電池類的制造過程有著極為嚴苛的生產環境要求，因此在設計過程中任何一部分出現偏差都會給整個系統帶來損失。

　　鋰電潔凈廠房車間與其它行業的最大不同是對濕度控制要求較高，除濕機組是保障環境露點的核心設備。除濕機組的選擇，車間圍護的密閉性，風管的密閉性，人員數量，車間的管控都需綜合考慮。除濕機組盡量選擇市場知名度較高的品牌，車間隔墻天花嚴格施工工藝，門窗采用定制成型密閉型，風管采用角鐵法蘭，注液等低濕度區域采用不銹鋼風管。空調部分的控制建議采用PLC控制，為便于操作使用整合安裝于各空調控制柜上。

　　有投資預算的企業還可以采用中央控制，集中監視。鋰電池生產過程需要冷卻水、壓縮空氣、氮氣、真空、給排水、排氣等。根據設備需求，統計整體用量，確定設備型號及安裝位置，根據生產設備布局及需求量布置管道走向。需要注意的氣管部分是由于廠區面積大，管路損耗大，需要考慮在遠端增加儲氣罐及環管。真空設備及管路部分需要區分電解液區域及普通區域?？照{風機、排風機采用變頻風機，可根據實際所需風量調節電能消耗，節省電能。

　　五、潔凈車間工藝管道

　　鋰電池生產過程需要冷卻水、壓縮空氣、氮氣、真空、給排水、排氣等。根據設備需求，統計整體用量，確定設備型號及安裝位置，根據生產設備布局及需求量布置管道走向。需要注意的氣管部分是由于廠區面積大，管路損耗大，需要考慮在遠端增加儲氣罐及環管。真空設備及管路部分需要區分電解液區域及普通區域。

　　局部會有很多亞克力微環境結構，以便節能降耗。

　　六、潔凈車間重點關注問題

　　1、潔凈車間凈化空調風管必須用法蘭連接，1%相對濕度區域的送回風管采用不銹鋼管，焊接連接,為滿足風量泄漏量及密封要求，應按照高壓系統施工。在相對濕度小于10%的區域的鍍鋅鋼板厚度干管應采用風管厚度1.2mm。在法蘭鉚釘處及其他風管連接處打密封膠，保證風管的允許漏風量不大于1.64m3 /(h*m2 );

　　2、轉輪除濕機組帶熱回收裝置，可節省制熱量;

　　3、空調風機、排風機采用變頻風機，可根據實際所需風量調節電能消耗，節省電能;

　　4、空調系統風管、水管均嚴格保溫，減少熱量損失;

　　5、空調系統均設有溫濕度自動控制系統(DDC)，精確控制溫濕度，節省了冷熱量;

　　6、空調新風量設計滿足每人不小于40m?/h的工業衛生標準,保證生產區人員工作環境要求;

　　7、風冷熱泵機組采用環保冷媒R407C，減少環境污染;

　　8、冷熱源由設置在屋頂上的一體式一體化雙冷高效冷水機組提供,冷凍水為7/12°c，熱水為45/40°c。其中兩臺為單冷機組,一臺為熱泵機組，冬季可制熱;冷水機組還提供設備工藝冷凍水屋面設置一套板式換熱器，與冷凍水進行交換得到20/35°c的冷卻水為空壓機降溫，配兩臺水泵，一用一備。智能補水定壓綜合水處理裝置放在屋面上，接至冷卻水回水管，為冷卻水系統定壓補水。

　　七、潔凈車間電氣

　　鋰電潔凈廠房車間生產設備及空調等輔助設備較多，用電功率大。電房布置及變壓器大小選擇需考慮整體用電負荷。供電分區、橋架走向、分級控制等為便于后期維護使用及用電安全需綜合考慮。很多鋰電池廠優先靠近電廠等，這樣成本優勢就很大。

　　電柜斷路器及電纜建議使用市場知名度較高的品牌，電線電纜均采用阻燃型，穿線管采用鍍鋅線管。照明部分建議采用LED光源，車間部分照度控制在250Lux至300Lux左右照度，倉庫及設備房100Lux左右照度，應急照明按消防規范及房間布局安裝，并考慮其它檢修照明及檢修插座等。 燈具一定要避讓我們的設備，很多設計燈具沒有避讓工藝設備。

　　八、潔凈車間設計布局

　　1、人員與物料布局：

　　鋰電池廠內的污染源就是人員與物料，因此在潔凈廠房裝修與車間設計前必須做好相關布局。具體來說，關鍵在于人員出入門和通道隔離，核心區域只能單一訪問，不能再通向其他區域。還要評估物料進出路線和容器，材料過程隔離，以免交叉污染。

　　2、確定清潔度等級：

　　鋰電池廠的潔凈度等級有千級、萬級、十萬級與百萬級，潔凈度等級越高，那么建造、維護和能源成本也越大，所以在車間設計時首先就要確定清潔度等級。此外，兩個相連車間的潔凈度等級不能超過兩個數量級。

　　3、做好消防設計：

　　鋰電池廠潔凈車間與其他可燃物不同，由于電池本身特殊的物理化學構成，鋰電池生產原料著火后會發生劇烈的化學反應，產生巨大熱量，這對消防口至是很大的挑戰，必須針對NMP和電解液這類具有火災危險性的原材料貯存庫、半成品存放間、成品存放間重點做消防系統設計。

　　4、確定空間壓力差：

　　怎樣防止外部污染源進入鋰電池廠車間，必須把車間內的空氣壓力控制在合理范圍才行。而經過臨床實驗得知，相連車間的壓差在0.03-0.05為宜。注意，壓差與能量成本成正比，且壓差越高就越難控制。確定空間空氣平衡鋰電池廠各個車間內的空氣必須處在平衡的狀態，這里說的平衡主要指氣流進入空間(供給、滲透)與氣流離開空間(排氣、過濾、回流)的相等。

　　5、確定機械系統布局：

　　諸多因素都會影響鋰電池廠的機械系統布局，舉例來說，如鋰電池廠所處地域的氣候條件，潔凈廠房的建筑結構與空間大小，清潔度等級與能源成本，還有總的裝修預算等。所以在鋰電池廠潔凈廠房裝修前，設計師要根據這些變量來確定機械系統的布局。

　　九、潔凈車間總結

　　由于電池生產環境要求的嚴苛，需充分考慮設計的完整和合理性、施工工藝的嚴格管控、節能、生產工藝及投資預算，兼顧平衡，確保鋰電潔凈廠房的順利建設投產。規劃一個適合新能源鋰電池生產的潔凈廠房車間需要考慮以上各個方面的因素，根據實際情況進行綜合規劃和設計。同時，為了提高生產效率、確保質量和降低成本，廠家還需要繼續跟進技術發展和設備更新，始終保持行業領先地位。

　　鋰電池潔凈廠房車間規劃應考慮以下因素：

　　1. 廠房潔凈車間建設：鋰電池生產需要干凈、通風、無塵、無靜電等條件，因此廠房的設計應考慮這些因素，通常采用潔凈廠房設計，并保證有良好的通風系統和地板導電。

　　2. 設備選型：選用高性能的生產設備，如自動化流水線或機器人生產線，提高生產效率和產品質量，減少人工的干預，降低生產成本。

　　3. 原材料儲存：鋰電池生產需要大量的原材料，包括正極材料、負極材料、電解液、隔膜等，因此需要設計合理的原材料儲存系統，并根據實際情況采取安全措施。

　　4. 廢水處理：生產過程中會產生大量的廢水，需要進行合理的收集和處理，以保證環保要求，例如采用膜技術等廢水回用技術，減少對環境的影響。

　　5. 物流管理：設立合理的物流管理系統，保證原材料、生產物流等的順暢運輸，同時也是庫存管理的重要組成部分。

　　6. 人員培訓：新能源鋰電池生產是一項技術含量較高的工作，需要具備相關的技術和知識才能勝任工作，因此需要對生產人員進行相關的培訓和管理，提高其專業素質和技能水平。

　　7. 安全保障：生產過程中需要進行各項安全保障措施，如防火、防爆、防靜電等，以及嚴格的安全培訓和管理，保障生產過程的安全性和生產工人的安全。
