對于“潔凈車間到底選擇哪種類型的噴淋系統好?”這類的問題，磊建凈化這邊整理的規范和條文解釋說明，給大家參考。以及介紹一下潔凈車間噴淋頭怎么裝。一起探討學習。

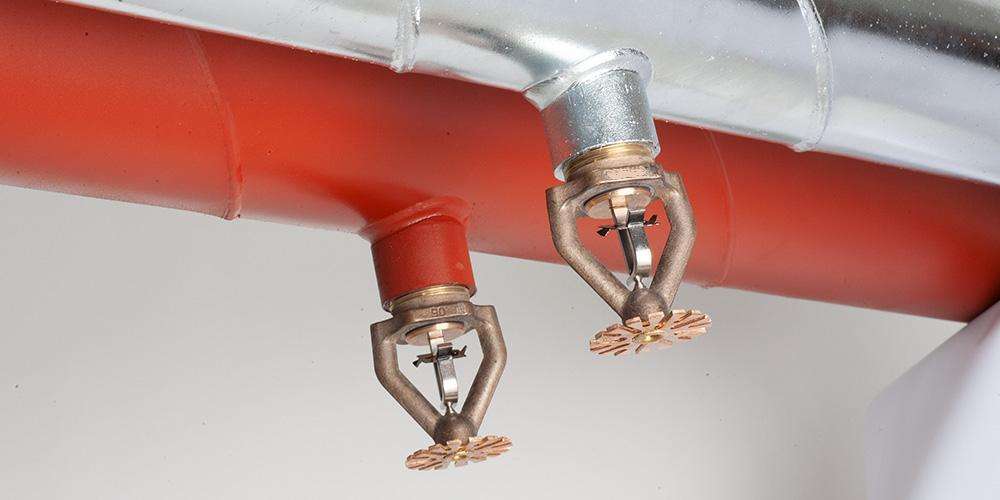

一、潔凈車間噴淋頭選型

　　1、潔凈車間噴淋頭選型潔凈室(區)設置的固定滅火設施，應符合下列規定：設置的自動噴水滅火系統，應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的有關規定。噴水強度不應小于8L/min·㎡，作用面積不應小于160㎡。——電子工業潔凈廠房設計規范GB 50472-2008

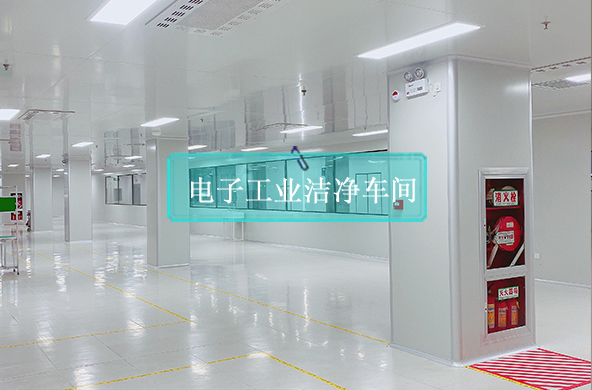

　　目前在我國的電子工業潔凈廠房設計、建造中，潔凈室(區)的消防設施有的設置了自動噴水滅火系統，也有的沒有設置自動噴水滅火系統;在電子工業潔凈廠房中，在儲存、分配或使用易燃、易爆氣體、化學品的部位設有氣體滅火系統。滅火實踐說明：固定滅火設施——自動噴水滅火系統或氣體滅火系統均為有效的滅火設施，它能及時、有效地?fù)錅缁鹎?。所以，為了確保潔凈室(區)的安全運行，一旦出現火情時，減少經濟損失，及時進行撲救，推薦在電子工業潔凈廠房設計時，采用固定滅火設施——自動噴水滅火系統或氣體滅火系統等。為此本條規定潔凈廠房的潔凈室(區)應設固定滅火設施。根據我國經濟發展水平和近年電子工業潔凈廠房消防設計的實踐，并參照美國消防協會發布的NFPA 318《潔凈室消防標準》的有關規定，作出本條規定。

　　1) 無特殊要求的潔凈室(區)設置的自動噴水滅火系統，可考慮濕式系統，這與NFPA 318及國外有關潔凈室自動噴水滅火系統的選擇是一致的。關于噴水強度和作用面積：我國近年建成的部分電子工業潔凈廠房其噴水強度均按8L/min·㎡進行設計，作用面積有的為160㎡，有的為280㎡;美國消防標準NFPA 318規定潔凈室自動噴水滅火系統的噴水強度為8L/min·㎡，作用面積為280㎡;結合我國現行國家標準《自動噴水滅火系統設計規范》GB 50084中的規定，本條規定自動噴水滅火系統噴水強度為8L/min·㎡，作用面積為160㎡。

　　2) 據了解，目前在電子工業潔凈車間廠房中，所有存放可燃類特種氣體鋼瓶的特氣柜中均設有自動噴水噴頭;美國消防標準NFPA 318中第11.2.4.1條規定：“存放有可燃?xì)怏w鋼瓶的貯柜中必須安裝自動滅火噴水噴頭?！?/span>

　　2、潔凈廠房?jī)?nèi)設有貴重設備、儀器的房間設置固定滅火設施時，除應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定外，還應符合下列規定：當設置自動噴水滅火系統時，宜采用預作用式自動噴水滅火系統?！獫崈魪S房設計規范 GB50073-2013

　　本條主要是根據近年來滅火技術的發展和潔凈廠房的消防特點制訂的。潔凈廠房的生產特點是：

　　1)有很多精密設備和儀器，并且使用多種易燃、易爆、有腐蝕性、有毒的氣體和液體。其中一些生產部位的火災危險性屬于丙類(如氧化擴散、光刻、離子注入和打印包裝等)，也有些屬于甲類(如拉單晶、外延及化學氣相沉積等)。

　　2)潔凈廠房密閉性強，一旦失火，人員疏散和撲救都較困難。

　　3) 潔凈廠房造價高、設備儀器貴重，一旦失火，經濟損失巨大?；谏鲜鎏攸c(diǎn)，潔凈廠房對消防的要求很高，除了必須設置消防給水系統及滅火器外，還應根據現行國家標準《建筑防火設計規范》GB 50016的規定設置固定滅火裝置，特別是設有貴重設備、儀器的房間更需認真確定。本次修訂將本條的第2款作為強制性條款

　　3、當醫藥工業潔凈車間廠房?jī)?nèi)設置自動噴水滅火系統時，除應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的有關規定外，尚應符合下列規定：

　　1). 當設置自動噴水滅火系統時，宜采用濕式自動噴水系統;

　　2). 空氣潔凈度在B級及以上醫藥潔凈室，不宜設置噴頭。 ——醫藥工業潔凈廠房設計標準GB 50457-2019

　　4、 醫藥工業潔凈廠房?jī)?nèi)放置貴重設備儀器、物料的場所設置固定滅火設施時，除應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定外，尚應符合下列規定：當設置自動噴水滅火系統時，宜采用預作用式自動噴水裝置?！t(yī)藥工業潔凈廠房設計標準GB 50457-2019

　　醫藥工業潔凈廠房的特點是房間多、走道曲折，當火災發生時不易及時發現，而濕式自動噴水滅火系統均有反應速度快，可有效撲滅初期火災，在醫藥工業潔凈廠房設計中得到廣泛應用，無不良情況發生。

　　而對于空氣潔凈度B級及B級以上的醫藥潔凈室，由于這些區域大多用于無菌藥品的生產，潔凈室的溫度、濕度，懸浮粒子數和微生物限度嚴格受控，且室內需要定期的清潔消毒。所以對于這些醫藥潔凈室，為防止由于噴淋系統誤操作而影響潔凈級別，對藥品質量造成潛在污染的不利影響，本條提出了對于B級及B級以上的高級別醫藥潔凈室不宜設置噴頭的要求。

　　醫藥工業潔凈廠房?jī)?nèi)有些設備儀器較貴重，藥品附加值高。當存放貴重設備儀器、物料的醫藥潔凈室設置自動噴水滅火系統時，采用預作用系統可防止管道泄漏或誤噴造成水漬損失，同時還能避免干式滅火系統滯后噴水的現象。

　　從上述的電子工業潔凈廠房設計規范、潔凈廠房設計規范和醫藥工業潔凈廠房設計標準中不難看出，就潔凈車間噴淋系統的選型問題，其實GB標準也有較大的爭論。從電子工業工廠特別是半導體工廠而言，更多的是參考了電子工業潔凈廠房設計規范，但該規范未在正文明確給出自動噴淋系統的選型，僅在規范條紋解釋中給出了參考NFPA318標準，在無特殊要求的潔凈室內可以考慮設置濕式自動噴淋系統。

　　在潔凈廠房設計規范中，正文部分明確給出了選擇“預作用自動噴淋系統”，這是基于精密貴重設備怕被水勿噴導致機損事故的發生。但是預作用自動噴淋系統最大的問題是出水的延遲(單聯鎖系統2min,雙聯鎖系統1min)以及可靠性的問題(火災探測器故障：不報不噴)，對比美國NFPA318-2018標準，原文是這么說的：

　　11.1.4 Building Automatic Sprinkler Systems.

　　11.1.4.1* General. Wet pipe automatic sprinkler protection shall be provided throughout facilities containing cleanrooms and clean zones.

　　11.1.4.2* Automatic sprinklers for cleanrooms or clean zones shall be installed in accordance with NFPA 13, and shall be hydraulically designed for a density of 8.15 L/min·m2 (0.20 gpm/ft2) over a design area of 278.8 m2 (3000 ft2).

　　11.1.4.3 Automatic sprinkler protection shall be designed and installed in the plenum and interstitial space above cleanrooms in accordance with NFPA 13, for a density of 8.15 L/min·m2 (0.20 gpm/ft2) over a design area of 278.8 m2 (3000 ft2).

　　11.1.4.4* Approved quick-response sprinklers shall be utilized for sprinkler installations within down-flow airstreams in cleanrooms and clean zones.

　　即只要是半導體工廠的潔凈室，美標是要求全區域使用濕式自動噴淋系統，并選用快速響應噴頭，噴頭的噴水強度為8L/min·㎡，作用面積為280㎡。

　　對于包括硅烷(SiH4)在內的特氣柜，NFPA318-2018又強調：

　　11.2.4* Gas Cabinets and Exhausted Enclosures.

　　11.2.4.1 Sprinklers shall be installed in gas cabinets that contain flammable, toxic and highly toxic, and pyrophoric gases (including silane).

　　即在所有的易燃、有毒、高毒和自然氣體的特氣柜中要設置噴頭。

　　結語：從快速滅火，控制火災，減低潔凈室火災風險暴露的角度來說，無疑是首選NFPA318標準的，但是目前國家GB標準考慮的是潔凈室噴淋系統勿噴的水損風險;在電子工業潔凈廠房設計規范的條文解釋中有論述選擇濕式自動噴淋系統，但很遺憾沒有在正文部分出現?，F(xiàn)在一些半導體工廠假如簡單的參考規范正文而沒有深究條文解釋內容的話，往往會按部就班地選擇預作用噴淋系統，而這對“快速滅火，控制火情，將潔凈室火災風險暴露最小化”這一消防設計初衷理念來說是不夠的。

　　期待國家出臺新的半導體行業GB規范，更接近NFPA的標準內容!

　　二、潔凈車間噴淋頭怎么裝

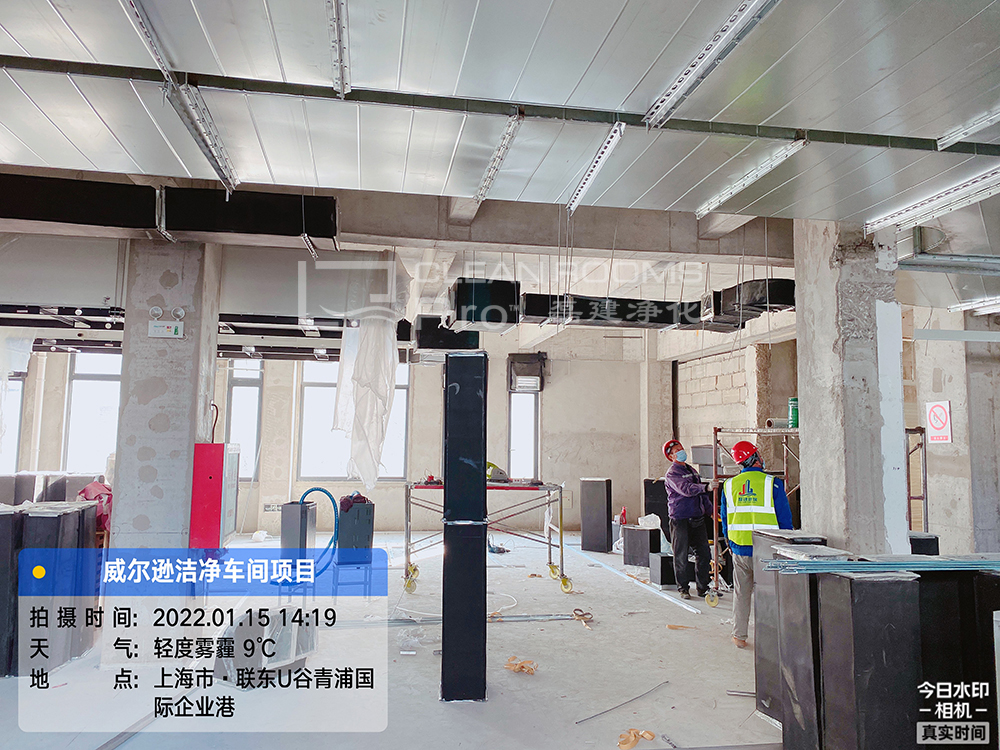

　　潔凈車間噴淋怎么安裝才規范呢?磊建凈化總結了安裝的基本要求及注意事項，并且基于潔凈車間工程示例分享了12項要點，以供大家參考借鑒，在施工中注意對照。

　　1、噴淋頭安裝基本要求

　　1)噴頭應居中安裝(與裝飾吊頂排版配合)，與燈、煙感等成行成線。

　　2)直立型、下垂型標準噴頭濺水盤與頂板的距離為75~150mm。

　　3)噴頭裝飾蓋、罩應緊貼吊頂。

　　4)噴頭臂(單、雙)應統一縱向或橫向安裝。

　　5)大空間成排噴頭安裝成行成線。

　　2、噴淋頭安裝注意事項

　　1)噴頭安裝前應與精裝天花吊頂布置圖對照，優化噴頭安裝點位，防止與煙感、燈具、喇叭等裝置沖突。

　　2)明確精裝吊頂面基準線和標高線，在龍骨調整定位后，測量噴頭短管的長度并安裝，防止短管過長或過短。

　　3)天花吊頂噴頭開孔由精裝施工單位負責。

　　當噴頭安裝在不到頂?shù)母魯喔浇鼤r(shí)，噴頭與隔斷的水平距離和最小垂直距離應符合下表的規定：

　　當噴頭濺水盤高于附近梁底或?qū)挾刃∮?.2m的風管、排管、橋架腹面時，噴頭濺水盤高于梁底、風管、排管、橋架腹面的最大垂直距離應符合下表的規定：

　　當梁、風管、排管、橋架寬度大于1.2m時，增設的噴頭應安裝在其腹面以下部位。

　　3、總結噴淋安裝的12項要點

　　3.1 直立型噴頭安裝距樓板頂部距離為規范要求為75mm-150mm。

　　3.2 有吊頂?shù)南麓剐蛧婎^安裝噴頭根部應與吊頂平齊，為避免定位不準，可在吊頂龍骨標高確定后再安裝下噴支管;下噴頭與三通之間的短管長度不宜超過150mm。

　　3.3 邊墻型噴頭安裝離墻距離為50-100mm。

　　3.4 無吊頂時設置上噴頭;有吊頂時設置下噴頭，當?shù)蹴斏戏綈烅數膬艨崭叨瘸^800mm，且其內部有可燃物時，要求設置上噴頭;噴頭在系統沖洗試壓合格后安裝;

　　3.5 當噴淋支管高度大于1000mm時，應設橫向加強支架;

　　3.6 當不確定裝修方案是否有吊頂時可預留三通口，絲堵封堵。

　　3.7 噴淋管道末端應采用梯形防晃支架;

　　3.8 末端支架與噴頭之間的距離為400mm。

　　3.9 當梁、通風管道、排管、橋架寬度大于1.2m時，增設的噴頭應安裝在其腹面以下部位;

　　3.10 風管下噴頭吊架應采取管道延長至風管另外一端邊緣，并在延伸管道末端設置吊架。

　　3.11 噴淋管道安裝應主管在下;

　　3.12 噴淋管支管在主管上方，朝主管方向形成坡度，便于系統維護泄水。
